Liquid inside曙光冷板式液冷服務器，挑戰PUE極限
2017-09-15 sugon 中科曙光
隨著曙光新一代刀片服務器系統TC4600E的發布，基于該系統的曙光首款量產化冷板式液冷服務器TC4600E-LP重磅升級。
TC4600E-LP冷板式液冷服務器突破了傳統風冷散熱模式，采用風冷和液冷混合散熱模式對服務器主要部件進行冷卻。這種混合制冷方式可大幅提升服務器散熱效率，同時，降低主要熱源CPU散熱所耗電能，增強服務器可靠性。
內存納入液冷系統，挑戰PUE極限值
全新升級的TC4600E-LP冷板式液冷服務器除了原有的CPU液體冷卻設計，也將內存納入了液冷冷卻的范圍，將液冷散熱占比提高至90%以上，從而降低了服務武器風機功耗。經計算，冷板式液冷服務器的投入可將數據中心整體UPE優化至1.2以下，提升服務器性能的同時更加節能。

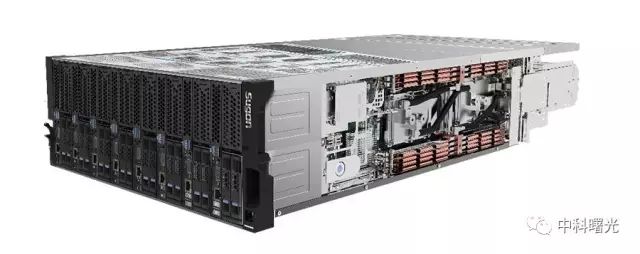

具體到產品形態，TC4600E-LP冷板式液冷服務器在液體冷卻服務器系統上集成了管理模塊；在整箱刀片式液冷服務器中的CPU芯片和內存上安裝固定水冷板，水冷板有進液口和出液口，冷媒循環流動。

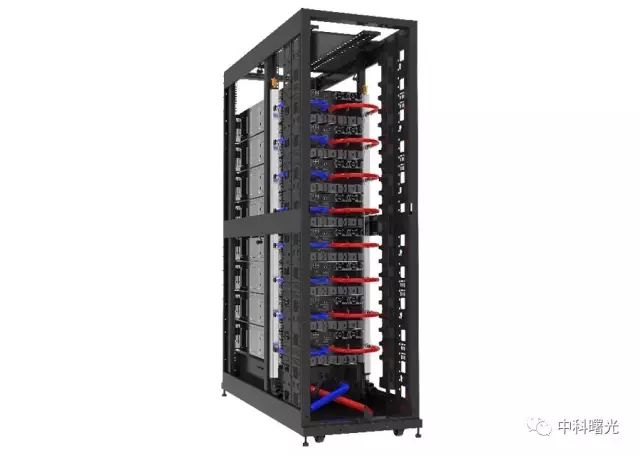

在規模性的部署中，冷流體由外界送入機柜內的豎直分液器，并將其平均分配送入整柜中不同高度位置的水平分液器；水平分液器與刀箱相連，將冷流體平均分配，送給該刀箱的所有刀片中進行制冷。液冷控制系統，可根據內存和CPU核心溫度自動調節流量，在檢測到泄漏時進行報警并應急處理，有效解決安全隱患。
常溫水做冷媒，實現全年自然冷卻
TC4600E-LP冷板式液冷服務器對冷媒要求較低，保證液體管路密封性良好的情況下支持多種冷媒。在TC4600E-LP冷板式液冷服務器的設計過程中，以35°的常溫去離子水作為冷卻介質，避免了客戶對服務器冷卻板和軟管產生冷凝水的疑慮，并且可實現在國內大部分地區全年自然冷卻。
在維護方面，TC4600E-LP液冷服務器整體采用盲插式快速連接，液冷服務器維護方式與風冷散熱服務器基本無差別，所采用的多層泄漏檢測和溢流技術確保系統安全運行，提高了數據中心可靠性和穩定性。
憑借對IT設備所需物理環境的深入研究，利用數據中心建設及數據中心基礎設施產品開發獨到的方法論和設計理念所打造的全新TC4600E-LP液冷服務器在高效節能、計算能力、可靠性、降低噪音方面都已全面升級。
8月，在 “氣候變化應對決策支撐系統工程國產高性能計算機采購項目”中，憑借優異的計算性能和液冷技術優勢，曙光一舉拿下2.79億元大單，這也是TC4600E-LP液冷服務器在高性能計算領域價值的又一次釋放。未來，也必將成為數據中心建設的不二之選。
|
