CEJN 115平面快速接頭系列

CEJN115平面系列工作壓力為80Mpa. 該平面母接頭是輕巧型設計，后端部件是鋁質的，這使該系列接頭適用于有重量要求較高的的應用工況。該平面接頭是專為救援工具，扭力扳手和電纜切割機等機具設計。該系列有標準版本。



技術數據
正常通徑: 2.5 毫米 (3/32")
流量: 5.3 升/分鐘 (1.2 GPM英制)
大工作壓力: 80.0 MPa
小爆破壓力: 280.0 MPa
溫度范圍: -30oC — +100oC (-22oF — +212oF)
母接頭材質: 硬化鋼鍍鋅
公接頭材質: 硬化鋼鍍鋅
密封材料: -
注釋: 避免斷開時公接頭負載。斷開時公接頭的動態負載會導致密封破壞。

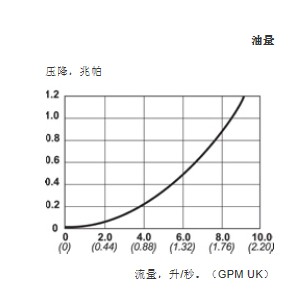

在壓降0.4兆帕時的流量

母接頭 產品編號 備注 連接 長度 直徑 扳手尺寸 循環扭矩 推薦密封方式
內螺紋 101151200 包含橡膠鐵密封 G 1/4" 73.9 31 24 70-80 T2*


公接頭 產品編號 備注 連接 長度 直徑 扳手尺寸 循環扭矩 推薦密封方式
內螺紋 101156102 - Rc 1/4" 36.7 25.4 22 30-40 -
101156104 - Rc 3/8" 38 27.7 24 40-50 -
101156201 - G 1/8" 33.3 19.6 17 40-50 T1*
101156204 - G 3/8" 39.5 27.7 24 70-80 T3*
101156401 - 1/8" NPT 33.3 19.6 17 20-25 -
101156402 - 1/4" NPT 35.7 25.4 22 30-40 -
101156404 - 3/8" NPT 37 27.7 24 40-50 -
外螺紋 101156152 - R 1/4" 62.5 25.4 22 50-60 -
101156154 - R 3/8" 63 25.4 22 70-80 -
101156212 - G 1/4" 50.3 25.4 22 40-50 T2*
101156254 - G 3/8" 62 25.4 22 70-80 T3*
101156452 - 1/4" NPT 61.5 25.4 22 50-60 -
101156454 - 3/8" NPT 62.1 25.4 22 70-80 -
101156272 管道破裂閥會在流量超過13 l/min (2.9 GPM uk)時關閉 G 1/4" 52 25.4 22 40-50 T2*


金屬防塵帽 產品編號 備注 連接 長度 直徑 扳手尺寸 循環扭矩 推薦密封方式
母接頭用 101154100 - - - - - - -
公接頭用 101154101 - - - - - - -
101154102 帶卸壓閥 - - - - - -


*CMS= Cejn 鐵密封(120° cone), T1= 橡膠鐵密封(19 950 0061), T2=橡膠鐵密封(19 950 0062), T3= 橡膠鐵密封(19 950 0063), T4=高強度橡膠鐵密封 (19 950 0083), W= cupper 墊片(09 950 4600). 螺紋連接按ISO標準。 所有尺寸都按毫米計算 具體價格和貨期請與CEJN聯系
